Sample Conditioning System

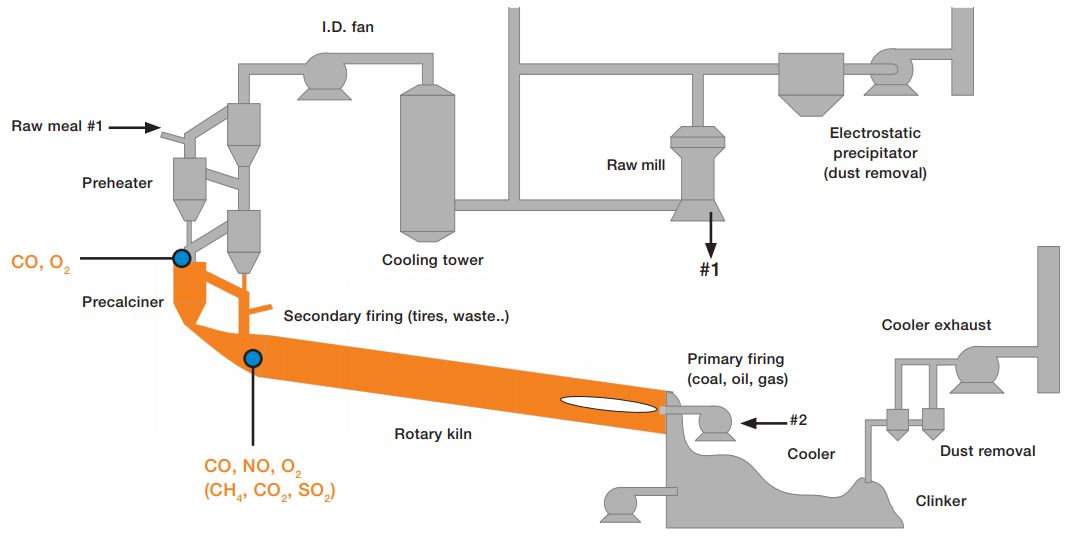

Çimento Fırın ve Kalsine Gaz Çıkışı için Gaz Örneklemesi

SCK, döner fırın çıkışı ve kalsinatör gaz çıkışında kuru gaz örneklemesi için bir örnekleme sistemidir.
SCK örnekleme sistemi, eksiksiz bir koruma kapağı sayesinde kaba çevre koşullarında ve dış mekan kurulumlarında kullanıma uygundur.


Fırın ve kalsine gaz çıkışı için komple çözüm

SCK'nın gelişimi, ABB'nin dünya çapında 500'den fazla sistemin tedarik edildiği başarılı öncülerinden edindiği tecrübeye dayanmaktadır.

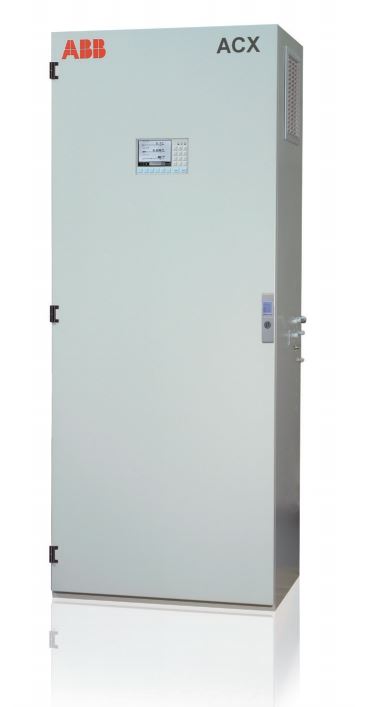

SCK örnekleme sistemi, birincil ve ikincil yanmanın etkili bir şekilde izlenmesi ve kontrolü için tercihen ABB'nin ACX gaz analiz sistemi ile birleştirilir.

SCK, sadece bir örnekleme sisteminin yerini almak ve modernleştirmek için ayrıca sipariş edilebilir.
Kurulum alanına tamamen monte edilmiş olarak teslim edilecektir.


SCK'nın eşsiz özellikleri:

  • - Sadece üç adet önceden birleştirilmiş modülden oluşan komple örnekleme sistemi,
  • - Toz kapağı ve otomatik fırın kapağı ile pnömatik tahrikli prob toplayıcısı,
  • - Optimum uygunluk için kanıtlanmış eşsiz iki proses probu: Probe H ve Probe 60S,
  • - Otomatik döngüsel Prob ve filtre temizleme,
  • - Kablolar ve borular için kablo çekme zinciri,
  • - Kapsamlı çalışma, teşhis ve bakım kapasitelerine sahip dokunmatik panelli kontrol ünitesi,
  • - Tam uzaktan çalıştırma ve uzaktan tanılama için gelişmiş araçlar,
  • - Ethernet ve Profibus ağı, veri toplama ve uzaktan destek için USB arabirimi,
  • - Azaltılmış kablolama ve montaj parçaları sayesinde kolay sistem kurulumu,


"SCK", "ACX", "Probe H", "Probe 60S" ABB'nin ticari markalarıdır.

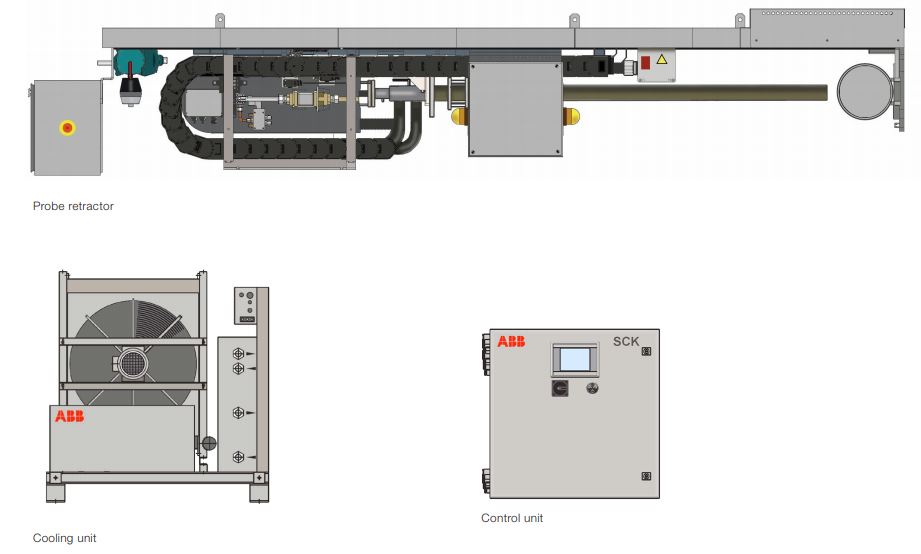

SCK aşağıdaki üç modülden oluşur:

- Pnömatik motor ve zincir tahrikli su soğutmalı prob ile prob toplayıcı,
- Endüstriyel kontrol ve dokunmatik panel ile kontrol ünitesi,
- Hız kontrollü ısı eşanjörü, kapalı su döngüsü ve soğutma suyu sirkülasyon pompası ile soğutma ünitesi.

Prob retraktör

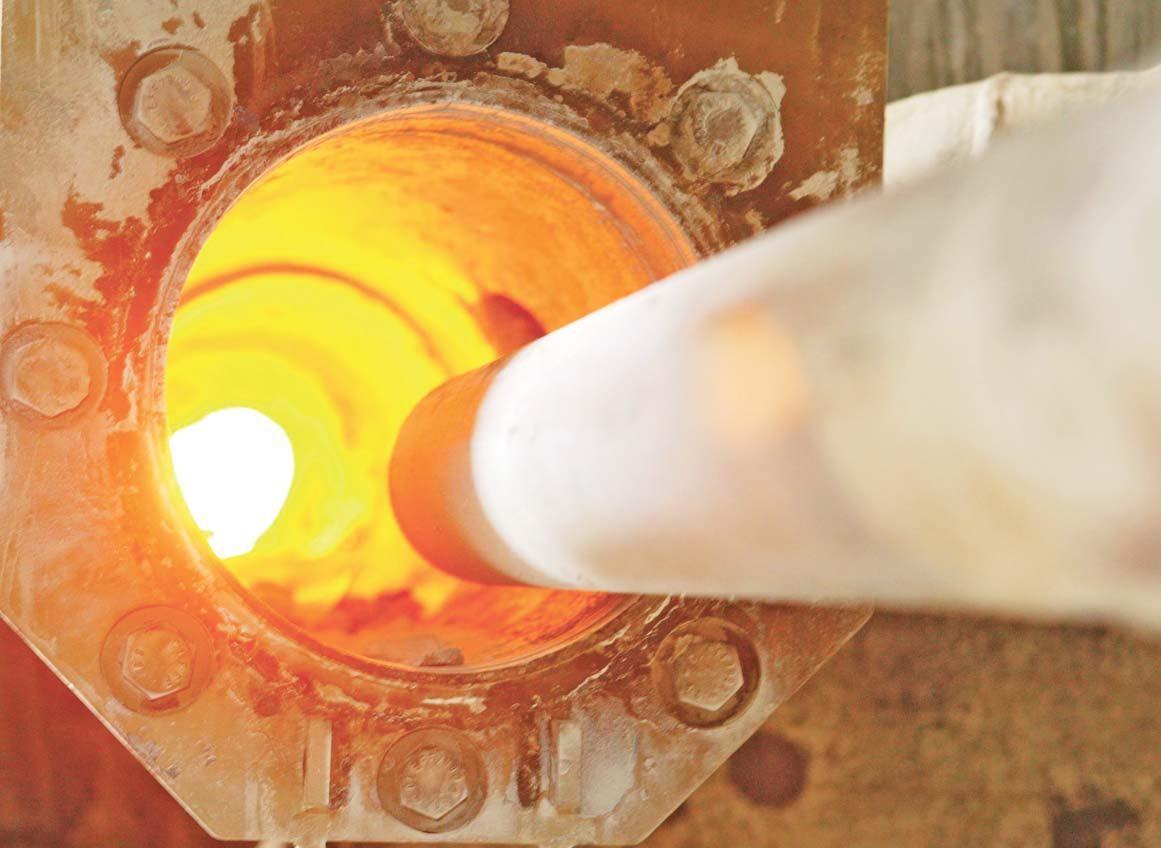

Pnömatik zincir tahrikli toplayıcı, gaz örnekleme probunu taşır.
Prob tamamen geri çekildikten sonra, entegre bir pnömatik tahrikli fırın kanadı örnekleme açıklığını kapatır, böylece operatörlerin ve makinelerin fırından tahliye edilmesine neden olabilecek sıcak ve zehirli gazları önler.
Tam bir üst kapak, hareketli parçaları tozdan korur.
Retraktörün tasarımı nedeniyle, probun ucu her zaman muayene ve temizlik amacıyla kullanılabilir.

ABB, fırın uygulaması için iki farklı su soğutmalı prob sunabilen piyasadaki tek tedarikçidir:

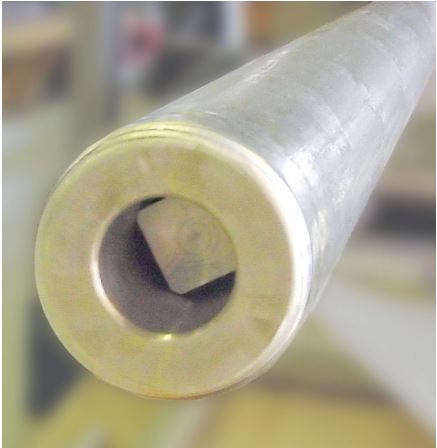

  • - Aşırı sert kabuklanmaların bekleneceği durumlarda sonda H tercih edilir. Filtre ucuna kaynaklanmış olan pnömatik tahrikli piston, ölçümü kesintiye uğratmadan prob gaz girişindeki kabuklanmalar mekanik olarak kırılır.
  • - Prob 60S, aşırı sert kabukların beklenmediği fırınlar için tercih edilir.

Uzunluklar:

L = 1.5 m / 2.0 m / 2.5 m tercihen kalsinatör gaz çıkışında kullanım için
L = 3.0 m / 3.5 m tercihen çimento fırını gaz çıkışında kullanım içindir


Kontrol ünitesi

Menü kontrollü endüstriyel kontrolör bir dokunmatik panel içerir ve tüm sistemi çalıştırır.

Kontrol ünitesinin faydaları:

- Standart Ethernet ile uzaktan teşhis,
- Tüm ilgili veriler bir USB çubuğu ile indirilebilir ve ABB ortağınıza gönderilebilir,
- Profibus üzerinden uzaktan kumanda, probu geri çekmeyi, yerleştirmeyi ve geri temizlemeyi mümkün kılar,
- Herhangi bir karmaşık PLC programlaması olmadan temizlik döngüleri, limit değerler, operatörlerin ihtiyaçlarına göre periyodik örnekleme konfigürasyonu bulunur.

Soğutma ünitesi

Mevcut problar nedeniyle numune probunun soğutulması zorunludur.
ABB'nin soğutma sistemi, güvenli ve çevre dostu soğutma için kapalı bir su devresi kullanır.
Analog sensörler sürekli olarak su akışını, sıcaklığını ve basıncını izler.
Bu, operatöre kontrol odasında sistem koşullarının tam kontrolünü verir.
