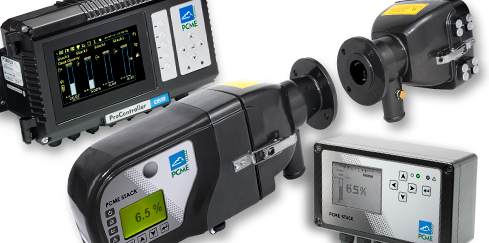

ENVEA-PCME Stack-710

ENVEA-PCME STACK 710 Opaklık monitörü, yanma yığınlarından gelen Opaklık ölçümü için ABD EPA PS-1 gereksinimlerini karşılamak ve aşmak üzere tasarlanmıştır Enstrüman, gelişmiş LED tasarımı ile düşük seviye ölçüm kabiliyeti sağlar, sürekli hareketli parçalara sahip değildir ve olağanüstü güvenilirlikle sınıfında lider performans sunar.

ENVEA-PCME Ltd ürün ailesinin bir parçası olarak ENVEA-PCME STACK 710, çoklu sensör Modbus ağını, tek başına çalışmayı veya mevcut tesis kontrol sistemlerine kolay entegrasyonu destekler.

  • Benzersiz sıfır ve sapma kompanzasyon sistemi ve kullanıcı tanımlı aralıklarda açıklık denetimi mekanizmasının kalibrasyon cihazı kalibrasyonu dahil olmak üzere otomatik bütünlük kontrolleri
  • Hiçbir hareketli parça optik sistemi, standart Opaklık monitörlerinin çoğunun ötesinde olağanüstü güvenilirlik ve kanıtlanmış düşük seviye ölçüm kabiliyetine sahip cihaz sağlar
  • İzokinetik numune testi ile kalibrasyon yoluyla toz yoğunluk ölçümü kabiliyetine sahip opaklık ve sönüm çıkışları (PS-11'de olduğu gibi)
  • Giriş ve gelişmiş grafik ve kullanıcı arayüzü ekranları ile standart kontrol ünitesi, alarm, grafik eğilimi, veri kaydı, 4-20mA çıkış dahil olmak üzere özellikler.
  • Endüstri standardı Modbus, harici cihazlar için çoklu girişler (örn. Temp ve O 2 normalizasyonu) üzerinden sensör ağı (en fazla 16 sensör kanalı) için PLUS kontrol ünitesi seçeneği .

ENVEA-PCME STACK 710, ölçülen opaklık üzerindeki yanlış hizalamanın etkisini azaltmak için homojen bir ileri LED ışık kaynağı kullanır. “Flood LED” ile birlikte, cihaz en yüksek seviyede kararlılık ve doğruluk sağlar. 'Hareketli parça yok' optik sistemi, standart Opaklık monitörlerinin çoğunun ötesinde olağanüstü güvenilirlik ve kanıtlanmış düşük ölçüm kabiliyetine sahip bir cihaz sunar.

Otomatik Kendi Çekleri

ENVEA-PCME STACK 710 tam otomatik sıfır ve sürüklenme dengeleme sistemine sahiptir. Otomatik bir açıklık kontrol mekanizması, kullanıcı tarafından belirlenen aralıklarda (1 saatlik adımlarda 1 ila 24 saat) cihaz kalibrasyonunu onaylar.

Fail Güvenli Kepenkler

Opsiyonel otomatik arıza emniyetli panjurlar, bir hava tahliyesi veya elektrik kesintisi durumunda optik bileşenleri toz veya aşındırıcı gazlardan geçici olarak korumak için takılabilir.

İşlem Koşulları

ENVEA-PCME STACK 710 şunlara uygundur:

  • Elektrostatik filtreler, örneğin elektrostatik çökelticiler
  • Torba filtrelerinden, kartuş filtrelerinden, siklonlardan veya filtreden sonra yığınlar
  • Yoğuşmayan / kuru baca gazı *
  • Düşük hızdaki baca gazları dahil olmak üzere değişken baca gazı hızları
  • Değişken parçacık boyutu ve türü
  • Büyük çaplı istifler

* Islak / yoğuşmalı baca gazı uygulamaları için bkz. PCME STACK 181 WS

Tipik Uygulamalar

PCME STACK 710, aşağıdaki süreçlerden kaynaklanan emisyonları izlemek için kullanılır:

  • Elektro-filtre azaltma tesisinden sonra
  • Enerji endüstrisi, Kömür Yakıtlı Kazan Tesisleri
  • Çimento fırınında azaltma
  • Alçı endüstrisi, Kalsitörler
  • Büyük çaplı istifler
  • Opacity / Extinction açısından düzenlenmiş işlemler

Performans

ONAYLAR QAL1, TUV (BlmSch 17, 13, 27: en son revizyon)

PS-11 / PS-1 uyarınca EN 15267-3 (EN 14181, EN ISO 14956 için) PM CEM'leriçin ABD EPA standartları uyarınca onaylanmıştır.
ÖLÇÜM ARALIĞI   Opaklık% 0-10 ila% 0-100
Optik Yoğunluk 0-0,01 ila 0-3,0

Veri kaydı: Nabız verilerinin (tutuklama tesisi temizleme teşhisi için) eşzamanlı kaydı, kısa süreli veriler (proses kontrolü için), uzun süreli veriler (harici için) emisyon raporlaması) ve 500 alarm olayına kadar Alarm kaydı

Alarm: Yerel (sesli ve görsel) ve 4 x kullanıcı tarafından seçilebilen röle çıkışları ( PLUS )

Ethernet (Modbus TCP) bağlantısı ile endüstriyel ağ entegrasyonu için

4 x 4-20mA ve 1 x RS485 (Modbus RTU) çıkışları ( PLUS ), 'AOM' modülü üzerinden genişletilebilir

Harici girişler: Harici cihazlardan giriş verilerini kabul eder (örn. temp ve O 2 için)normalizasyon, bitki kapalı göstergesi, torba temizleme referansı, çoklu kalibrasyonlar) dijital ve 4-20mA girişler üzerinden, 'AIM' modülü ile genişletilebilir

Darbe torbalarının yerini teşhis etmek için Pulse log incelemesi
DOĞRULUK   +/-% 2 Saydamlık
UZUN VADELI SIFIR KAYMA   <0.3% Opaklık / ay
TERMAL KARARLILIK   <0.3% Opaklık / 22 ° C ortam değişimi
YIĞIN ÇAPLARI   2 - 10 m
YIĞIN SICAKLIKLARI   600 ° C'ye kadar
SENSÖR
















Yığın sıcaklık aralığı 0-600 ° C

Yerel Kullanıcı Arayüzü: Ayar / sonuç için yansıtıcı arkadan aydınlatmalı LCD, 4 tuşlu tuş takımı

Işık Kaynağı: Darbeli yüksek yoğunluklu LED, 525nm (yeşil görünür ışık)

Denetleyici

Yerel Çıkışlarına RS485 (Mobus) çıkışı : 1 x 4 -20mA (Opaklık, Optik Yoğunluk olarak yapılandırılabilir), 3 x Röleler (sistem TAMAM, kalibrasyon ve alarm)

Kontrolör

IP65 tarafından tedarik edilen 24VDC güç die-cast alüminyum muhafaza

Doğru çalışma için hava tahliyesi gerekir
KONTROLÖRLERİ
PROCONTROLLER

BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri Görüntüleme

ÖZELLIKLERI VE İŞLEVLERI
Navigasyon Tuşları



Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut PCME kontrol üniteleri ve sensörler ile sorunsuz entegrasyon

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)


USB 2.0


Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torba filtre temizleme
dizileri, çoklu kalibrasyonlar




1 - 32
Yüksek kontrast, parlama önleyici 7 ”(görüntülenebilir) TFT LCD
PC / RS-485 / Ethernet eşzamanlı olarak

Yukarı / Aşağı / Sol / Sağ / Enter
artı 5 işlev tuşu: 3 adet kısa kesim tuşu ve 2 adet kullanıcı tarafından programlanabilir tuş
✓
✓

✓
✓
✓



48 ay dakika @ 15
28 gün, 1 dakika @
1 saniye @ 32 saat
500 giriş


    ✓
Bağlantı türü: 100Base-T / Tx 100 Mb / s
   ✓
yerel bir PC veya laptop bağlanmak için uygun
4 x (programlanabilir)
4 x (programlanabilir)




4

ARAYÜZ MODÜLÜ

GENEL BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri İzleme

ÖZELLIKLER VE İŞLEVLERI
Gezinme tuşları
Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve
yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut sorunsuz entegrasyon
PCME kontrol üniteleri ve sensörler

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)
USB 2.0
Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torbalı filtre temizleme
dizileri, çok amaçlı kalibrasyonlar




İki renkli gri, arkadan aydınlatmalı grafik LCD

PC veya RS-485


Yukarı / Aşağı / Sol / Sağ / Enter
   n / a
   ✓

   ✓
   ✓
   ✓



12 ay @ 15 dakika
7 gün @ 1 dakika
8 saat @ 1 saniye
500 girişler


n / a
n / a
2 x (programlanabilir)
1 x (programlanabilir)




1
