ENVEA-PCME QAL-991

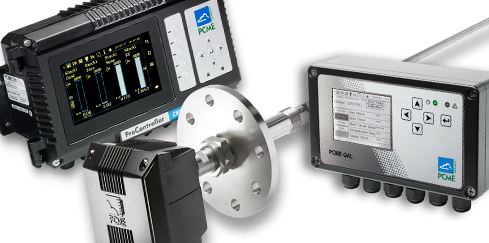

ENVEA-PCME QAL 991, EN 14181 / EN 13284-2 CEN standardını karşılamak ve aşmak üzere tasarlanmış onaylanmış bir Partikül CEM'dir (Sürekli Emisyon Monitörü). Özellikle Avrupa Atık Yakma Direktifi (WID) ve Büyük Yakma Güç Santrali Direktifi (LCPD) kapsamında düzenlenen endüstriyel proseslerden kaynaklanan emisyonların izlenmesi için uygun olan PCME QAL 991, yüksek verimli torba filtrasyonu ile kontrol edilen diğer endüstriyel proseslerde de kanıtlanmıştır. Enstrüman hem altında EN 15267-3 belirtilen QAl1 onayını tutan MCERTS ve TUV.

ENVEA'nin patentli ElectroDynamic ™ Probe Electrification teknolojisi, indüklenen AC akım imzasından belirli bir frekans bandını çıkarır ve partikül çarpışmalarının neden olduğu DC akımını filtreler. Teknoloji, aletin değişen hıza karşı çapraz duyarlılığı olmadığı hız aralığını genişleterek geleneksel DC triboelektrik sistemleri ve alternatif AC sistemlerini geride bırakıyor ve sensör çubuğunun kirlenmesinden etkilenmiyor, sinyal kaymasıyla ilgili endişeleri ortadan kaldırıyor.

  • Sistem kendini kontrol eder, QAL3 raporlaması için Sıfır ve Açıklık kontrol verilerini kaydeder ve istifte elektriksel kısa devreyi tespit etmek (dolayısıyla önlemek) için prob çubuğu kısa devre kontrolü
  • EN 13284-2 ile tam uyum içinde, güvenli ve güçlü emisyon raporlaması ve otomatik QAL3 raporlaması sağlayan QAL Reporter PC yazılımı seçeneği
  • Gelişmiş grafik ve kullanıcı arayüzü ekranlarına sahip giriş ve standart kontrol üniteleri, alarm verme, grafiksel eğilme, veri kaydı, 4-20mA çıkış gibi özellikler.
  • Endüstri standardı Modbus, harici cihazlar için çoklu girişler (örn. Temp ve O 2 normalizasyonu için) üzerinden sensör ağı (en fazla 16 sensör kanalı) için PLUS kontrol ünitesi seçeneği

ENVEA-PCME QAL 991, dünya çapında zorlu CEM uygulamalarında kanıtlanmış bir cihaz olan DT991'in yerini alır.

Denetim Araçları ve QAL3 Raporlaması

Uygunluk denetimi için onaylanmış bir Parçacık Ölçüm Sistemi olarak PCME QAL 991, QA veri kaydı için özel bir denetim kanalı ile tam otomatik kontrollere (Sıfır ve Açıklık) sahiptir. Bu, operatörlerin QAL3 standartlarını karşılayabilmeleri için basitleştirilmiş bir işlem sunarken, PCME'nin QAL Raporlama Yazılımı için otomatik QAL3 raporlaması için EN 13284-2 standardına tam uyumludur.

Otomatik otomatik kontrollere ek olarak, PCME QAL 991, ölçüm ve sistem bütünlüğü için daha fazla denetim katmanı sağlayarak nihai kalite güvencesi sağlayan bir manuel denetim birimi sunar. Elektrodinamik ™ 5 noktalı denetim birimi 5 nokta doğrusallık çekle kapsamlı sistem kontrolü kolaylaştırır.

Genişletilmiş Hız Aralığı

ENVEA-PCME QAL 991 , indüklenen AC sinyalinin belirli bir frekans bandını çıkararak alternatif prob elektrifikasyon teknolojilerinden daha üstün olan eşsiz ElectroDynamic ™ Probe Electrification teknolojisini kullanır Bu patentli özellik, kararlı, yüksek çözünürlüklü algılama özelliklerini korurken, tipik torf filtre hız aralıklarında (8-20m / s) değişen baca gazı hızına karşı çapraz duyarlılığı ortadan kaldırarak doğru ve temsili verilere güven sağlar.

Prob Kirlenme Toleransı

Farklı prob temelli algılama teknolojileri, partikül madde ile çubuk kirlenmesini problamaya karşı toleranslıdır. ElectroDynamic ™ Probe Electrification teknolojisi ile ENVEA-PCME QAL 991 bu sınırlamaların üstesinden gelir:

  • DC sinyalini elektronik olarak reddeder ve DC Triboelektrik ile ilgili sinyal kayması sorunlarını ve prob üzerindeki partikül madde birikiminin neden olduğu kombinasyon AC / DC teknolojilerini ortadan kaldırarak AC sinyalini filtreler.
  • Prob çubuğu üzerindeki pasif bölüm, sensörün aktif kısmı ile bağlantı kirişi yakınındaki potansiyel kirlenme “köprüleme” alanları arasında boşluk oluşturarak, duvarın kısa devre yapmasını engeller
  • Çubuk için hava tahliyesi gerekli değildir, sadece havadaki partiküllerle yalıtımı yapılmış hava tahliyesi

İşlem koşulları

ENVEA-PCME QAL 991 şunlara uygundur:

  • Kuru temizleme ve yüksek verimli torba filtrasyonu ile kontrol edilen endüstriyel prosesler
  • Yoğuşmayan / kuru baca gazı *
  • 8-20m / s (tipik torpido hızı aralıkları) aralığında sabit veya değişken hızlar, bu aralığın dışında kalan sabit hız
  • Elektrostatik çökelticiler veya su damlacıkları ile uygulamalar için uygun değildir *

* Islak / yoğuşmalı baca gazı uygulamaları için bkz. PCME STACK 181 WS

tipik uygulamalar

PCME QAL 991, Avrupa Atık Yakma Direktifi (WID) ve Büyük Yakma Tesisleri Direktifi (LCPD) kapsamında düzenlenen süreçlerden kaynaklanan emisyonları izlemek için kullanılır.

  • Kömür ateşlemeli güç istasyonları / Kömür Değirmenleri
  • Gaz / Petrol yakıtlı güç istasyonları
  • Gaz türbinleri
  • HEPA filtre tesisi
  • Biyokütle santrali
  • Belediye Yakma
  • Çimento Fırını


performans

ONAYLAR QAL1, EN 15267-3 (EN 14181, EN ISO 14956 için) MCERTS (CEMs sürüm 3, Sınıf 1 için Performans Standartları) ve TUV (BlmSch 17, 13, 27: en son revizyon

daha fazla onaylar) için onaylanmıştır
SERTIFIKA ARALIĞI 0-15 mg / m 3
ÖLÇÜM YETENEĞI 0-100 mg / m 3
UZUN VADELI SIFIR KAYMA <0.1 mg / m 3
HAVA TAHLIYESI GEREKSINIMI Bazı uygulamalarda (PCME'ye danışınız), 5-10 litre / dak kuru, temiz, yağsız alet havasında gerekli olabilir.
MUAYENE FREKANSI 6 ay (uygulamaya bağlı)
YIĞIN ÇAPLARI 500mm - 3m (yığın için 3m'lik çoklu sensör yapılandırması gerekir)
YIĞIN SICAKLIKLARI 0-250 ° C
SENSÖR















316 Paslanmaz Çelik, 0-250 ° C

Standart veya Pasif bölümlü (sensörün aktif kısmı ve potansiyel kirlenme “köprüleme” sahaları arasında açıklık oluşturarak kısa devre önleme için)

Kontrolöre ait RS485 (Mobus) çıkışı

Kontrolör

IP65 üzerinden verilen 24VDC gücü

5 noktalı doğrusallık kontrolü içinalüminyum döküm dış denetim birimi
KONTROLÖRLERİ
PROCONTROLLER

BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri Görüntüleme

ÖZELLIKLERI VE İŞLEVLERI
Navigasyon Tuşları



Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut PCME kontrol üniteleri ve sensörler ile sorunsuz entegrasyon

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)


USB 2.0


Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torba filtre temizleme
dizileri, çoklu kalibrasyonlar




1 - 32
Yüksek kontrast, parlama önleyici 7 ”(görüntülenebilir) TFT LCD
PC / RS-485 / Ethernet eşzamanlı olarak

Yukarı / Aşağı / Sol / Sağ / Enter
artı 5 işlev tuşu: 3 adet kısa kesim tuşu ve 2 adet kullanıcı tarafından programlanabilir tuş
✓
✓

✓
✓
✓



48 ay dakika @ 15
28 gün, 1 dakika @
1 saniye @ 32 saat
500 giriş


    ✓
Bağlantı türü: 100Base-T / Tx 100 Mb / s
   ✓
yerel bir PC veya laptop bağlanmak için uygun
4 x (programlanabilir)
4 x (programlanabilir)




4

ARAYÜZ MODÜLÜ

GENEL BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri İzleme

ÖZELLIKLER VE İŞLEVLERI
Gezinme tuşları
Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve
yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut sorunsuz entegrasyon
PCME kontrol üniteleri ve sensörler

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)
USB 2.0
Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torbalı filtre temizleme
dizileri, çok amaçlı kalibrasyonlar




İki renkli gri, arkadan aydınlatmalı grafik LCD

PC veya RS-485


Yukarı / Aşağı / Sol / Sağ / Enter
   n / a
   ✓

   ✓
   ✓
   ✓



12 ay @ 15 dakika
7 gün @ 1 dakika
8 saat @ 1 saniye
500 girişler


n / a
n / a
2 x (programlanabilir)
1 x (programlanabilir)




1
