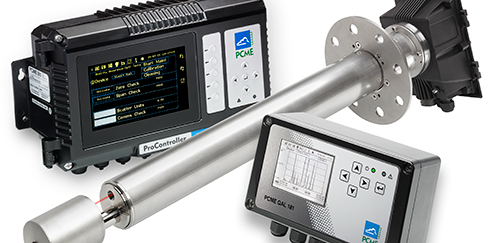

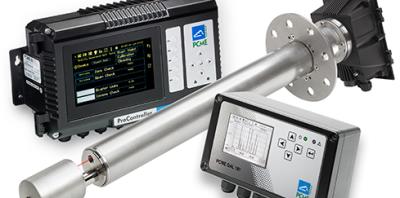

ENVEA-PCME QAL 181, Yakma, Enerji Santrali ve Çimento Fırın uygulamalarında endüstriyel işlemlerden kaynaklanan düşük toz konsantrasyonların da  yüksek kaliteli emisyon ölçümü sağlayan onaylanmış bir  Sürekli Emisyon Ölçüm Sistemidir (SEÖS).
Enstrüman, EN 14181 / EN 13284-2 sayılı CEN standartlarının uygulandığı uygulamalar için (Atık Yakma ve Büyük Yakma Tesisi AB Direktifleri) kanıtlanmış bir çözüm sunmaktadır.
Cihaz, PM-CEM'ler için ABD EPA standardı PS-11 ile uyumluluğa ek olarak, hem MCERTS hem de TUV altında EN 15267-3'te belirtildiği gibi QAL1 onayına sahiptir.

PCME'nin patentli ProScatter Forward Scatter tekniği, parçacıkların ileriye doğru bir yönde saçtığı lazer kaynağından gelen ışığı ölçer ve mükemmel çözünürlük ve sıfır sürüklenme özellikleriyle diğer tekniklere kıyasla daha iyi bir sinyal gürültü oranına neden olur. Bu, emisyonların 100 mg/m3’ü aştığı durumlarda (< 0.1 mg/m3), düşük konsantrasyonlarda ve aynı zamanda zorlu koşullarda bile yüksek kararlılık sağlar.

ENVEA-PCME QAL 181 avantajları şunlardır:

- Yüksek sıcaklıklarda ve en aza indirilmiş cihaz bakımı ile uzun süreli çalışma için kanıtlanmış güvenilir ve sağlam tasarım,
- QAL3 raporlaması için Zero ve Span kontrol verilerinin kaydedilmesiyle kendini kontrol eden sistem,
- EN 13284-2 ile  uyumlu, güvenli ve kararlı emisyon raporlaması ve otomatik QAL3 raporlaması sağlayan QAL Reporter yazılım seçeneği,
- Gelişmiş grafik ve kullanıcı arayüzü ekranlarına sahip giriş ve standart kontrol üniteleri, alarm verme, grafik eğilme, veri kaydı, 4-20mA çıkış gibi özellikler,
- Endüstri standardı Modbus, harici cihazlar için çoklu girişler (örn. Sıcaklık ve O2 normalizasyonu için) üzerinden sensör ağı (en fazla 16 sensör kanalı) için PLUS kontrol ünitesi seçeneği,

Çözünürlük ve Hassasiyet

ENVEA-PCME QAL 181, PCME'ye özgü, düşük açılı  light scattering ölçüm prensibini kullanırIşığı ölçülen konisi normalden daha büyüktür , bu da şunları sağlar:

- Sinyal-gürültü oranının artması nedeniyle mükemmel algılama ve hassasiyet
- Parçacık büyüklüğünü değiştirmeye karşı daha az hassasiyet sahibi bu sebepten aletin uygun olduğu daha geniş bir uygulama alanı bulunur.

Yapısı gereği güvenilir tasarım

Yüksek derecelere dayanan muhafazalar kullanılmıştır ve alternatif ışık yayma teknolojilerinde karşılaşılan sorunları aşmak için tasarlanan PCME QAL 181, olağanüstü güvenilirlik sunar:

- Yüksek sıcaklıklarda bozunmaya eğilimli optik fiberler yok
- Hareketli aktif ölçüm parçaları yok, algılama bileşenlerinin doğru şekilde hizalanmasını sağlayın. Alternatif teknolojiler, kendi kendini kontrol etmek için pozisyon-kritik dedektörlerin hareket etmesini gerektirir. PCME QAL 181, ışık yoluna bir difüzör yerleştirerek bunu önler; bu da, sadece zayıflatılmış ışıktan ziyade, dağınık ışığı ölçmenin araçların gerçek bir kontrolünün ek yararını sağlar.

Doğası gereği güvenilir tasarım

Doğası gereği güvenilir tasarım

Denetim Araçları ve QAL3 Raporlaması

Uygunluk denetimi için onaylanmış bir Parçacık Ölçüm Sistemi olarak PCME QAL 181, QA veri kaydı için ayrılmış bir denetim kanalı ile tam otomatik kontrollere (Zero ve Span) sahiptir. Bu, operatörlerin QAL3 standartlarını karşılayabilmeleri için basitleştirilmiş bir süreç sunarken, PCME'nin QAL Raporlama Yazılımı için otomatik, QAL3 raporlaması için EN 13284-2'ye tam uyumluluk seçeneği bulunur.

Otomatik kontrollere ek olarak, PCME QAL 181, ölçüm ve sistem bütünlüğü için daha fazla denetim katmanı ve nihai kalite güvencesi sağlayan bir manuel denetim birimi sunar. Proscatter ™ 5 noktalı Filtre denetim birimi 5 nokta doğrusallık ile kapsamlı sistem kontrolünü kolaylaştırır.

İşlem koşulları

ENVEA-PCME QAL 181 aşağıdakiler için uygundur:

  • Torba filtresinden sonra, siklon ve elektrostatik çökeltme durdurma tesisi
  • Yoğuşmayan / kuru baca gazı *
  • Hem sabit hem de değişken baca gazı hızları
  • Aşındırıcı baca gazı (korozyon koruma seçeneği)
  • Değişken parçacık boyutu
  • Patlayıcı atmosfer bölgeleri 2 ve 21

* Islak / yoğuşmalı baca gazı uygulamaları için bkz. PCME STACK 181 WS

tipik uygulamalar

PCME QAL 181, aşağıdaki süreçlerden kaynaklanan emisyonları izlemek için kullanılır:

  • Belediye Atık ve kimyasal Yakma
  • Çimento fırınları
  • Kömürlü elektrik santralleri
  • Gaz / Petrol yakıtlı güç istasyonları
  • Rafineri kazanları
  • Biyokütle enerji tesisi
  • Yüksek oranda azaltılmış emisyonlara sahip kimyasal, Mineralve Metal tesisleri (örn. Torbalı filtrelerden sonra)

PCME QAL 181, partikül kontaminasyonu ve temiz çalışma ortamları ile ilişkili çok düşük partikül seviyelerinin yanı sıra, patlayıcı toz seviyeleriyle ilişkili daha önemli toz seviyelerini de izleyebilir:

  • Ortam toz seviyelerine göre hava emiş tesisinin otomatik kontrolü
  • Kişisel toz maruziyeti izleme
  • Kirlenme kontrolü
  • Tünel izleme
  • LEL ve HEL patlayıcı toz seviyesi izleme

Performans

ONAYLAR QAL1,

US EPA standartlarına göre MCERTS (ENC 18181, EN ISO 14956) altında MCERTS (CEMs sürüm 3, Sınıf 1 için Performans Standartları) ve TUV (BlmSch 17, 13, 27: en son revizyon) PS-11 uyumluluğu için EN 15267-3 (EN 14181, EN ISO 14956) onaylı PM CEM'ler

için onaylar hakkında daha fazla bilgi
SERTIFIKA ARALIĞI 0-15 mg / m 3
0-100 mg / m 3
ÖLÇÜM YETENEĞI 0-200 mg / m 3
ÇÖZÜM 0.01 mg / m 3
UZUN VADELI SIFIR KAYMA <0.1 mg / m 3
HAVA TAHLIYESI GEREKSINIMI 30-40 litre / dakika
MUAYENE FREKANSI 3 ay (uygulamaya bağlı)
YIĞIN ÇAPLARI 250mm - 3m (yığın için 3m'lik çoklu sensör yapılandırması gerekir)
YIĞIN SICAKLIKLARI 0-250 ° C (500 ° C'ye kadar seçenek)
SENSÖR



















Seçenek olarak SO 2 için korozyon direncine sahip 316 Paslanmaz Çelik (örn. Baca Gazı Desülfürizasyon Tesisi için)

Yığın sıcaklık aralıkları (0-250 ° C, 0-500 ° C)

RS485 (Modbus) Çıkışlı Kontrolör veya üçüncü taraf PLC

24VDC güç Kontrolörle sağlanır

IP65 dıştan koruma, alüminyum döküm

5 noktalı doğrusallık kontrolü için dış denetim birimi

ATEX / IECEx kategorisi Gaz bölgesi 2 ve toz bölgesi 21 için 3G / 2D kategorisi

KONTROLÖRLERİ
PROCONTROLLER

BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri Görüntüleme

ÖZELLIKLERI VE İŞLEVLERI
Navigasyon Tuşları



Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut PCME kontrol üniteleri ve sensörler ile sorunsuz entegrasyon

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)


USB 2.0


Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torba filtre temizleme
dizileri, çoklu kalibrasyonlar




1 - 32
Yüksek kontrast, parlama önleyici 7 ”(görüntülenebilir) TFT LCD
PC / RS-485 / Ethernet eşzamanlı olarak

Yukarı / Aşağı / Sol / Sağ / Enter
artı 5 işlev tuşu: 3 adet kısa kesim tuşu ve 2 adet kullanıcı tarafından programlanabilir tuş
✓
✓

✓
✓
✓



48 ay dakika @ 15
28 gün, 1 dakika @
1 saniye @ 32 saat
500 giriş


    ✓
Bağlantı türü: 100Base-T / Tx 100 Mb / s
   ✓
yerel bir PC veya laptop bağlanmak için uygun
4 x (programlanabilir)
4 x (programlanabilir)




4

ARAYÜZ MODÜLÜ

GENEL BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri İzleme

ÖZELLIKLER VE İŞLEVLERI
Gezinme tuşları
Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve
yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut sorunsuz entegrasyon
PCME kontrol üniteleri ve sensörler

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)
USB 2.0
Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torbalı filtre temizleme
dizileri, çok amaçlı kalibrasyonlar




İki renkli gri, arkadan aydınlatmalı grafik LCD

PC veya RS-485


Yukarı / Aşağı / Sol / Sağ / Enter
   n / a
   ✓

   ✓
   ✓
   ✓



12 ay @ 15 dakika
7 gün @ 1 dakika
8 saat @ 1 saniye
500 girişler


n / a
n / a
2 x (programlanabilir)
1 x (programlanabilir)




1
